二氧化鋯（ ZrO2 ）式含氧傳感器的結構及特性
二氧化鋯（ ZrO2 ）式含氧傳感器的結構及特性
二氧化鋯管內側導入大氣，外側則與排氣接觸。
混合氣濃時，廢氣接觸到白金，因白金的觸媒作用，使殘存的低濃度O2與廢氣中的CO或HC發生反應，故外側白金表面的氧氣幾乎不存在。因此含氧傳感器內、外側濃度差變成非常大，產生大約0.9V電壓�；旌蠚庀r，排出廢氣中含有高濃度O2與低濃度CO，即使CO與O2發生反應，也還剩下多余的O2。故二氧化鋯內、外側濃度差小，幾乎不產生電動勢，電壓約為0.1V。含氧傳感器于低溫時，其電壓變化小，反應時間長，故現代汽車使用的含氧傳感器，均已改用加熱式。

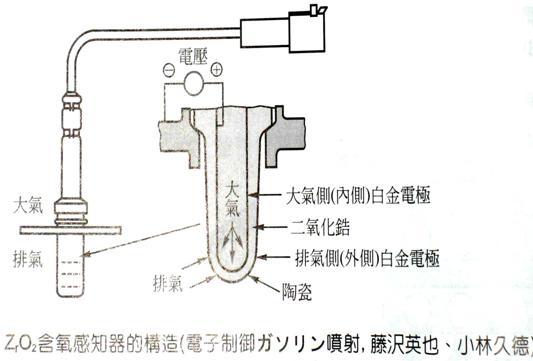

二氧化鋯含氧傳感器構造

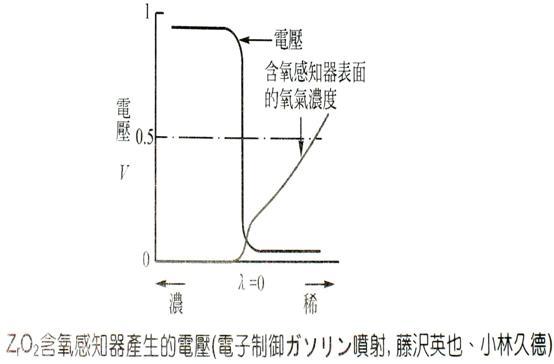

二氧化鋯含氧傳感器輸出電壓

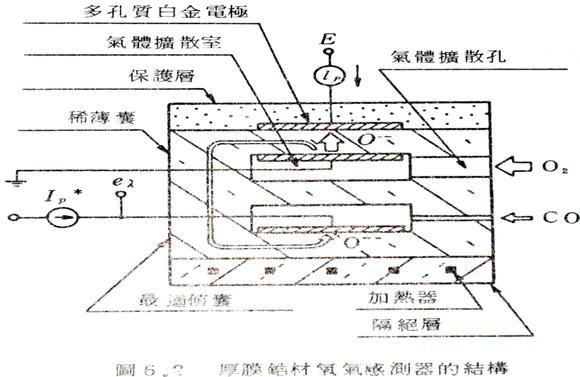

二氧化鋯傳感器細部構造
二氧化鋯外加電壓與電流特性
當外加電壓越來越大時，電流IP亦逐漸變大，而達到一個極限值，極限電流的大小與排氣中的氧分子分壓成正比。若控制外加電壓E在一個固定的值，使電流達到極限定值，則排氣中的氧分子分壓即可量得。
定電流下的最適值囊特性
端電壓的特性在λ＝1時，具有ON-OFF的急遽變化。
當電流極小時，在λ＜1的區域，電壓會降低至很小。
電壓特性就如一個脈沖訊號。
二氧化鋯（ ZrO2 ）式含氧傳感器的結構及特性
二氧化鋯管內側導入大氣，外側則與排氣接觸。
混合氣濃時，廢氣接觸到白金，因白金的觸媒作用，使殘存的低濃度O2與廢氣中的CO或HC發生反應，故外側白金表面的氧氣幾乎不存在。因此含氧傳感器內、外側濃度差變成非常大，產生大約0.9V電壓�；旌蠚庀r，排出廢氣中含有高濃度O2與低濃度CO，即使CO與O2發生反應，也還剩下多余的O2。故二氧化鋯內、外側濃度差小，幾乎不產生電動勢，電壓約為0.1V。含氧傳感器于低溫時，其電壓變化小，反應時間長，故現代汽車使用的含氧傳感器，均已改用加熱式。
二氧化鋯含氧傳感器構造
二氧化鋯含氧傳感器輸出電壓
二氧化鋯傳感器細部構造

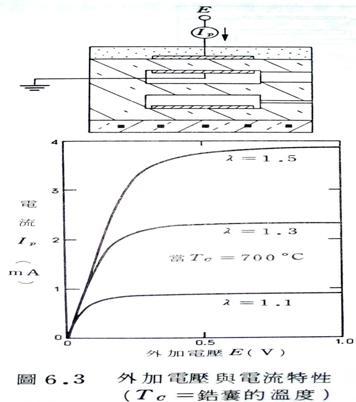

二氧化鋯外加電壓與電流特性
當外加電壓越來越大時，電流IP亦逐漸變大，而達到一個極限值，極限電流的大小與排氣中的氧分子分壓成正比。若控制外加電壓E在一個固定的值，使電流達到極限定值，則排氣中的氧分子分壓即可量得。

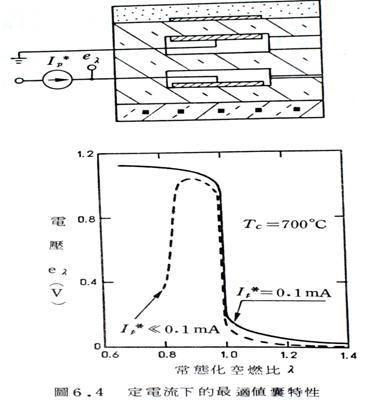

定電流下的最適值囊特性
端電壓的特性在λ＝1時，具有ON-OFF的急遽變化。
當電流極小時，在λ＜1的區域，電壓會降低至很小。
電壓特性就如一個脈沖訊號。

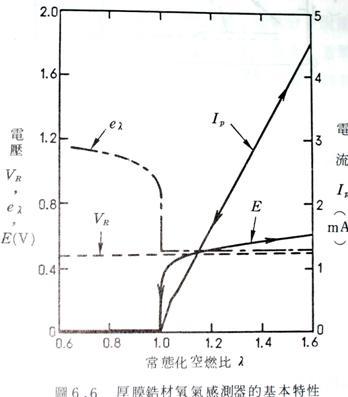

二氧化鋯傳感器基本特性
經由外加電壓E偵測最適當?shù)目杖急�，亦可藉IP量測得之稀薄區域的空燃比。
其精確度在λ＝1是±1.25％，當λ＜1時精確度為±2％。
加熱式二氧化鋯含氧傳感器
耗用電力約10W的陶瓷加熱組件，以縮短傳感器達工作溫度的時間。長時間怠速運轉時，也可保持傳感器一定的工作溫度。

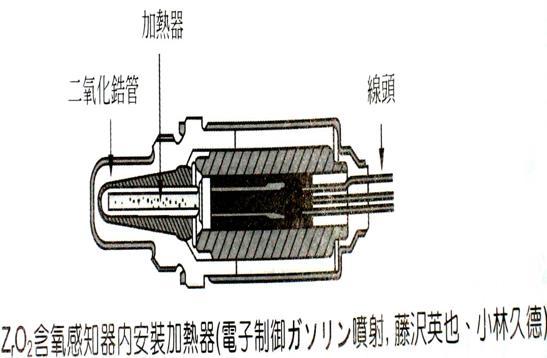

加熱式二氧化鋯含氧傳感器構造
