　　數字信號經過PDM調制后,經過一個簡單的低通濾波器就可以實現數字信號的數模轉換。為方便比較,在仿真中,設定：待調數字信號長度為2個字,分別為“1AH,A1H”。脈沖周期ΔT為1 ms,1個調制周期的時間為256 ms。

　　在RC濾波電路中,選用不同的R,C值,對于調制結果的精度以及上升沿和下降沿的持續時間有很大的影響。

　　（1）RC=50·ΔT��

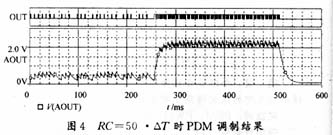

　　圖4所示的是“1AH,A1H”2個8位字用PDM調制后,經過RC濾波輸出的模擬信號。其交流紋波較小,但信號響應的速度較慢,即信號變化的上升沿比較緩和。

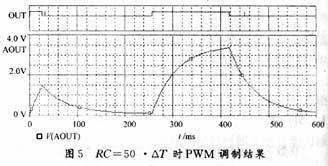

　　圖5所示的是“1AH,A1H”2個8位字用PWM調制經過RC濾波后輸出的模擬信號。顯然其中的交流紋波成分比用PDM調制后的模擬信號要大的多。

　　（2）RC=10·ΔT

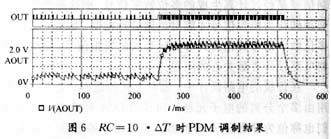

　　圖6所示的是在RC=10·ΔT時,2個8位字“1AH,A1H”用PDM調制經過RC濾波后輸出的模擬信號,其交流紋波的幅值約為直流成分的20%,響應時間約為整個調制周期的7.5%。

　　以上的仿真結果表明,相對于PWM調制信號,PDM的調制信號經過低通濾波器后,模擬信號中的交流成分得到了明顯的削弱,即噪音相對較小。而對于PDM調制,RC濾波網絡中的RC值越大,模擬信號中的交流成分越少,而響應速度則越慢。

　　因此,合理選取R,C值,使得交流成分的大小和響應速度都能夠滿足實際應用的要求,這是系統設計的關鍵。
