常見三相四線電能表接線圖
常見三相四線電能表接線圖
翻過接線端子蓋,就可以看到接線圖。
其中1、4、7接電流互感器二次側S1端，即電流進線端；
常見三相四線電能表接線圖
翻過接線端子蓋,就可以看到接線圖。
其中1、4、7接電流互感器二次側S1端，即電流進線端；
3、6、9接電流互感器二次側S2端，即電流出線端；
2、5、8分別接三相電源；
10、11是接零端。
為了安全，應將電流互感器S2端連接后接地。
注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組；4、5、6 為一組；7、8、9 為一組。

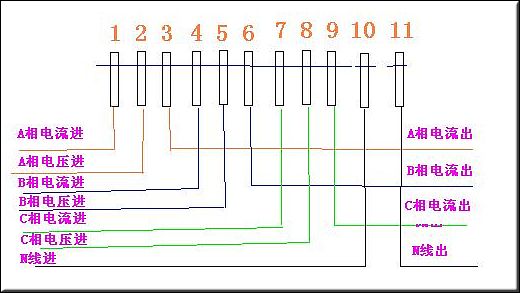

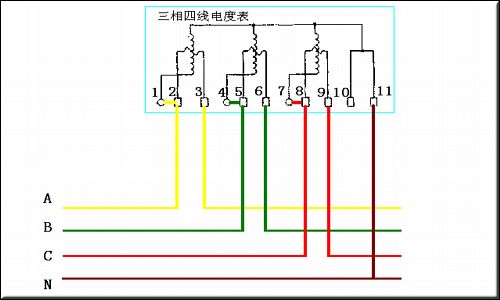

不帶電流互感器的三相四線電表接線圖
帶電流互感器的三相四線電表接線圖

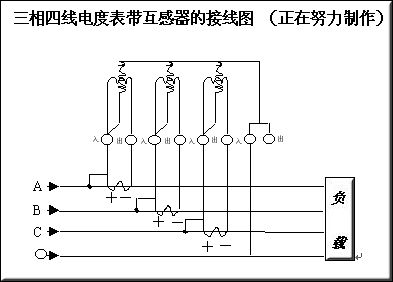

三相四線電度表帶互感器的接線圖

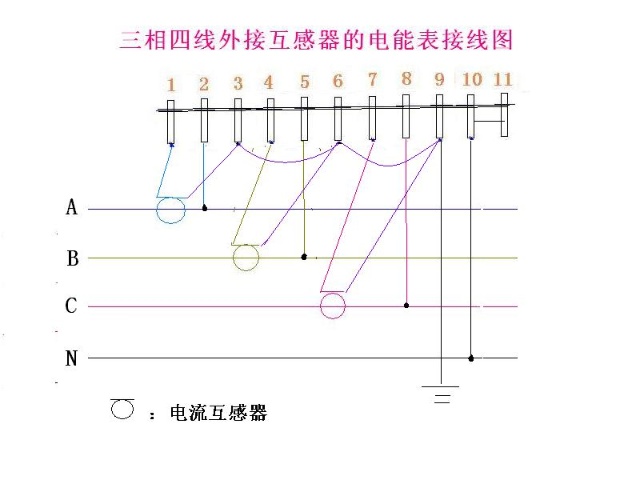

三相四線接互感器電能表接線圖
