TVP5150配置問題
(2016/3/20 17:45:00)
用試波器測了一下TVP5150，數據線D0-D7都是高電平（D7是3.3V其他D0-D6是2.8V），沒有信號。我看了別的好了的產品的5150，D7剛開始是3.3V過了十幾秒就是1.7V了，
看到D0-D7都沒信號出來，監控器不出圖像。
看到D0-D7都沒信號出來，監控器不出圖像。
經過一段時間的折騰，終于把TVP5150調試成功。
心得：
1.之前出現的顏色不對的錯誤是因為沒有將TVP5150的27腳拉低。
2晶振的頻率不能有偏差。
3.TVP5150的I2C設置雖然簡單，但是不能出現錯誤。
4.TVP5150為不同要求的客戶提供了許多可供多種選擇。
視頻輸入可以是CMOS的，也可以是CCD的。
5.如果客戶對成本敏感，某些cmos Sensor可以做得非常便宜。
如果客戶對質量要求高，可以選擇CCD的鏡頭。
現在可以輸出656格式的視頻了。

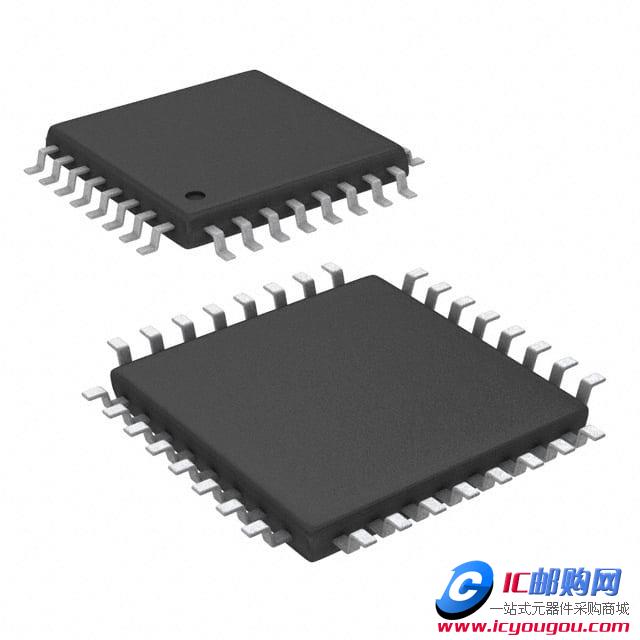

TVP5150AM1IPBS
