三聯三控開關接線圖
三聯三控開關接線圖

三個位置控制一個燈，需要兩只雙控開關加一只中途開關；

四個位置控制一個燈，需要兩只雙控開關加兩只中途開關；

五個位置控制一個燈，需要兩只雙控開關加三只中途開關，以此類推。在電線排設上，同雙控的排線一樣都是排雙線，只要注意兩個雙控開關裝配在雙線的前后兩端，中途開關裝配在中間即可（中途開關在中間實現兩條電線的換向通斷）。

雙控開關好買，中途開關不好買而且巨貴，不過可以自己動手改制。簡單的辦法是買一個兩開雙控開關，中間用502膠水點一下，讓兩個雙控開關一起聯動，就是中途開關了。

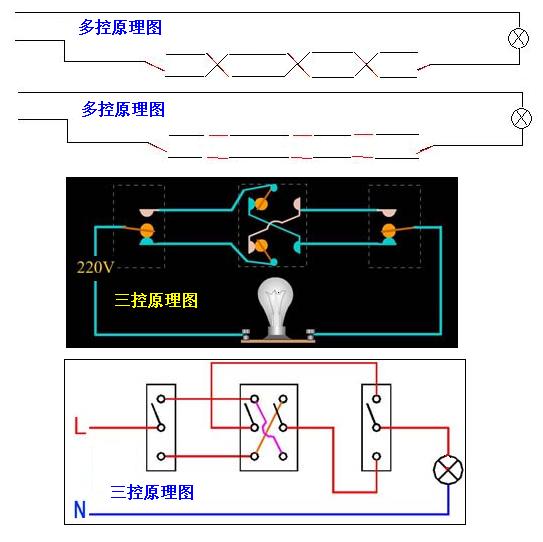

接線可看下面的原理圖。
