PS/2接口定義及電氣特性
PS/2接口定義及電氣特性
１ 物理連接器

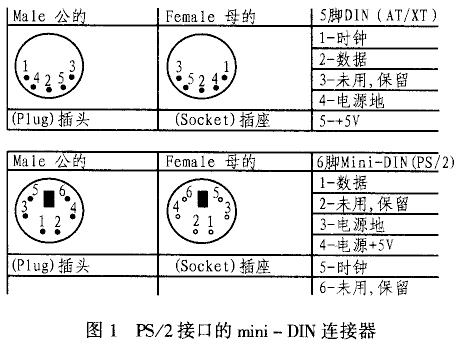

一般，具有五腳連接器的鍵盤稱之為ＡＴ鍵盤，而具有六腳ｍｉｎｉ－ＤＩＮ連接器的鍵盤則稱之為ＰＳ／２鍵盤。其實這兩種連接器都只有四個腳有意義。它們分別是Ｃｌｏｃｋ（時鐘腳）、Ｄａｔａ�煍�(shù)據腳��、＋５Ｖ（電源腳）和Ｇｒｏｕｎｄ（電源地）。在ＰＳ／２鍵盤與ＰＣ機的物理連接上只要保證這四根線一一對應就可以了。ＰＳ／２鍵盤靠ＰＣ的ＰＳ／２端口提供＋５Ｖ電源，另外兩個腳Ｃｌｏｃｋ（時鐘腳）和Ｄａｔａ�煍�(shù)據腳�牰际羌�電極開路的，所以必須接大阻值的上拉電阻。它們平時保持高電平，有輸出時才被拉到低電平，之后自動上浮到高電平�，F(xiàn)在比較常用的連接器如圖１所示。

２ 電氣特性
ＰＳ／２通訊協議是一種雙向同步串行通訊協議。通訊的兩端通過Ｃｌｏｃｋ（時鐘腳）同步，并通過Ｄａｔａ（數據腳）交換數據。任何一方如果想抑制另外一方通訊時，只需要把Ｃｌｏｃｋ（時鐘腳）拉到低電平。如果是ＰＣ機和ＰＳ／２鍵盤間的通訊，則ＰＣ機必須做主機，也就是說，ＰＣ機可以抑制ＰＳ／２鍵盤發送數據，而ＰＳ／２鍵盤則不會抑制ＰＣ機發送數據。一般兩設備間傳輸數據的最大時鐘頻率是３３ｋＨｚ，大多數ＰＳ／２設備工作在１０～２０ｋＨｚ。推薦值在１５ｋＨｚ左右，也就是說，Ｃｌｏｃｋ（時鐘腳）高、低電平的持續時間都為４０μｓ。每一數據幀包含１１～１２個位，具體含義如表１所列。



表1 數據幀格式說明

1個起始位	總是邏輯0
8個數據位	（LSB）低位在前
1個奇偶校驗位	奇校驗
1個停止位	總是邏輯1
1個應答位	僅用在主機對設備的通訊中

表中，如果數據位中１的個數為偶數，校驗位就為１；如果數據位中１的個數為奇數，校驗位就為０；總之，數據位中１的個數加上校驗位中１的個數總為奇數，因此總進行奇校驗。
