邏輯門電路的傳播速度及延時
邏輯門電路的傳播速度及延時
邏輯門電路的傳播速度及延時

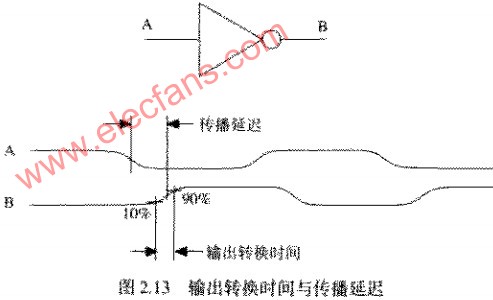

理論上的數字邏輯設計重點關注的是邏輯門電路的傳播延遲。相比之下，高頻電子工程中的許多實際的問題通常只取決于一個更細微的指標：最小輸出轉換時間。圖2.13舉例說明了這一差別。
較快的轉換時間會導致返回電流，串?dāng)_和振鈴等等與傳播延遲無關的問題成倍地增加。如果邏輯產品系列的最小轉換時間比傳播延遲快得多，那么系統設計時會面臨不必要的麻煩，因?yàn)橄鄳?yīng)器件封裝，電路板布局設計和連接器都必須適應器件的快速轉換時間，而小的傳播延遲只有利于邏輯時序。假設有兩種邏輯產品系列具有相同的最大傳播延遲參數值。其中輸出轉換時間最慢的將會更便宜，而且更好用。
許多邏輯產品系列有多種速度-功率組合可以選用。TTL系列包括LS和S等種類。所有CMOS系列都表現出引人注目的功率-速度關系：從而使任何CMOS系統的功耗與它的時鐘速率成正比。ECL系列產品可以在近乎兩倍于MECL 10KH系列的速度下工作，但是也消耗了兩倍的功率。
制商更強調速度和功率的折衷，因?yàn)檫@樣可以使數據手冊看上去更體面。他們經常不標出器件最小轉換時間。這一個參數非常難于控制，除非制造過程中嵌入特殊的電路以減緩輸出轉換的速率。
這種限定轉換時間的電路已經逐漸地開始進入一些邏輯系列產品，自從1971年MECL 10K系列產品出現以來，所有ECL系列都已經內置了邊沿減緩的電路。出現于1990年的FCT系列產品是第一個內置了邊沿減緩機制的CMOS電路。從那以后，其他的制造商也采用了這種方法。
這快的轉換時間分別通過兩種特定方式導致問題的產生：由電壓突變產生的影響和由電流突變產生的影響。
