LTC1286是低功耗、中速、12位逐次比較型串行輸出通用A/D轉換器，它采用5～9V單電源供電，其主要特性包括：具有12位分辨率；最大非線性誤差為±3/4LSB；轉換時間為60μs；雙極性或單極性模擬輸入；12位三態串行輸出。

● 引腳排列及功能

LTC1286的引腳排列如圖1所示。

圖1：LTC1286的引腳排列及功能

各引出腳功能如下。

腳1為基準電壓輸入端；腳2為正極性模擬信號輸入端；腳3為負極性模擬信號輸入端；腳4為公共端；腳5為片選端，CS由高電平跳變到低電平將復位內部計數器，并控制和使能DATA OUT端和CLOCK端，CS由低電平跳變到高電平將在一個設置時間內禁止CLOCK；腳6為A/D轉換結果三態輸出端（數字信號輸出端），在CS為高電平時，該腳處于高阻狀態，當CS為低電平時，該腳由前一次轉換結果的MSB值置成相應的邏輯電平；腳7為時鐘信號輸入端；腳8為電源正極性端。

● 接口時序

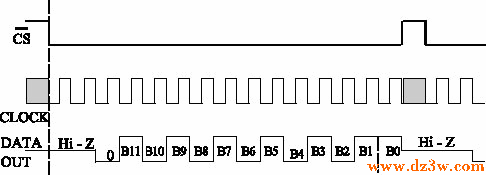

圖2：LTC1286時序圖

LTC1286的接口時序如圖2所示。由時序圖可知，LTC1286每次轉換和傳送數據使用15個時鐘周期，在每次傳送周期之間插入CS的時序，從CS信號由高電平變?yōu)榈碗娖綍r，轉換和傳送過程開始，到CS為高電平時，轉換和傳送周期結束，CLOCK被禁止，DATA OUT變?yōu)楦咦钁B(tài)。
