非電動機負載有電阻爐、電容器、變壓器、照明裝置等，選配接觸器時，除考慮接通容量外，還應考慮使用中可能出現的過電流．現分述如下。

1．電熱設備

電流波動最大值不超過1.4IN，可按下式選用

式中 Itc —— 接觸器額定發熱電流，A；

IN —— 被控電熱設備額定電流，A。

如接觸器銘牌上未注明Itc值，可按工作電流相等原則選用。

2．電容器

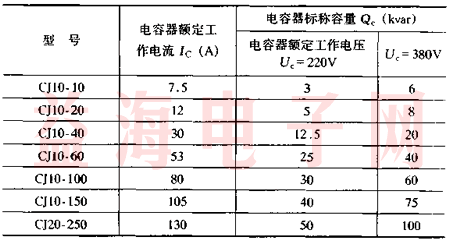

用接觸器控制電容器時．應考慮電容器的合閘電流、持續電流和在負載下的電壽命�，F(xiàn)推薦采用表1的數據。對于更大容量的電容器，常串接電阻，以使接觸器的接通電流減少50％。

表1

3．電焊變壓器

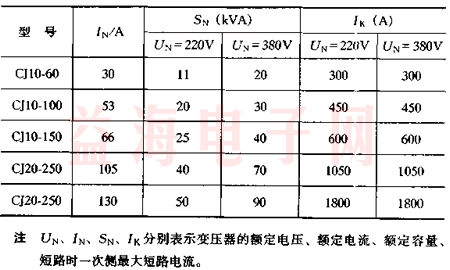

表2為電焊變壓器選配接觸器參考表。經驗表明，焊接時的分?jǐn)嚯娏髌骄�比接通電流�?—4倍，而且為單相負載，因此所用接觸器的3極可以并聯使用。表2

4．照明裝置

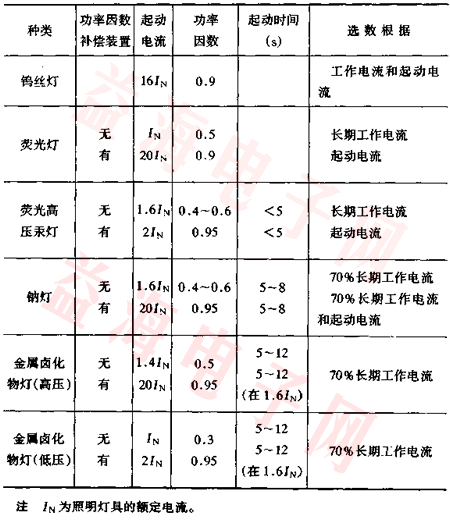

由于電壓增加使得工作電流增加，改選用時不得超過接觸器持續電流的90％。今將常用的照明裝置種類、起動電流和選用電器時的原則列表3供參考。

表3

(二)電動機負載時的選用

交流接觸器吸引線困電壓由控制電路電壓而定。主觸頭額定電流由下面經驗公式計算：

式中 Imc —— 主觸頭額定電流，A；

PN —— 被控制的電動機額定功率，KW；

K —— 常數，一般取1—1.4；

UN —— 電動機的額定電壓，V。

實際選擇時，接觸器的主觸頭額定電流大于上式計算值。
