LTC3803-5 是一款恒定頻率、電流模式、反激式控制器，專為在高輸入電壓應用中驅動 N 溝道 MOSFET 而優化。LTC3803-5 可在輸入低至 5 V 的條件下運作。恒定頻率操作一直保持到負載非常輕的條件下，從而在一個很寬的負載電流范圍內產生較少的低頻噪聲。斜率補償可利用一個外部電阻器來設置。 LTC3803-5 提供了 ±1.5% 的輸出電壓準確度，且靜態電流消耗僅為 240μA。參考于地的電流檢測使得基于 LTC3803-5 的轉換器能夠接受超過 LTC3803-5 之絕對最大 VCC 的輸入電源。為簡單起見，由于其內部并聯穩壓器的原因，LTC3803-5 可以通過一個電阻器從高 VIN 來供電。當輸入電壓太低時，一個內部欠壓閉鎖電路關斷 LTC3803-5，從而向外部 MOSFET 提供足夠的柵極驅動。LTC3803-5 采用扁平 (高度僅 1mm) 6 引腳 SOT-23 (ThinSOTTM) 封裝。

LTC3803-5特點

•

  V_IN 和 V_OUT 僅受限于外部元件






•

  4.8V 欠壓閉鎖門限






•

  工作結溫從 -55ºC 至 150ºC






•

  可調斜率補償






•

  內部軟起動






•

  200kHz 恒定頻率操作






•

  ±1.5% 基準準確度






•

  旨在實現卓越的電壓和負載瞬態響應的電流模式操作






•

  無最小負載要求






•

  低靜態電流：240μA






•

  扁平 (高度僅 1mm) SOT-23 封裝






•

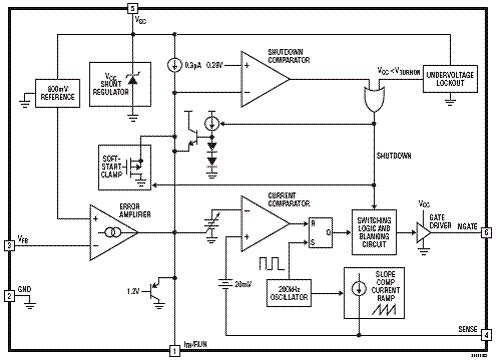

  圖1.LTC3803-5方框圖




LTC3803應用

•

  42V 和 12V 汽車電源






•

  電信電源






•

  輔助 / 內務處理電源






•

  以太網供電




圖2 LTC3803典型應用電路

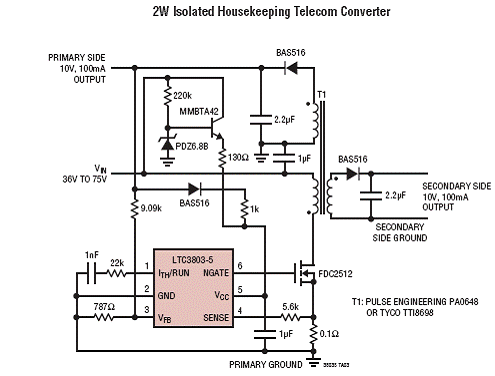

圖3.LTC3803-5 2W絕緣輸出轉換器應用電路圖



圖4.LTC3803-5 3.3V雙輸出反激DC/DC轉換器應用電路圖
