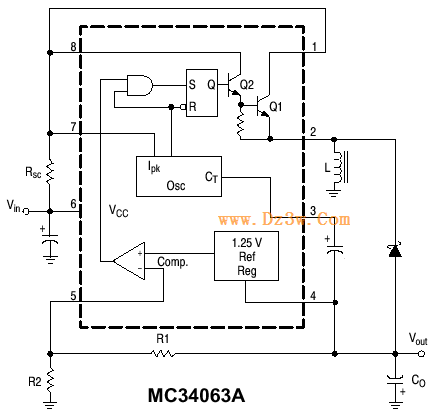

MC34063或IRM03A接成標準的DC—DC
1：極性反轉。
2：升壓。
3：降壓。
三種典型電路時，外圍元件參數的自動計算

使用方法：只要在左中部框中輸入你想要的參數，然后點擊“進行計算并且刷新電路圖”按鈕，它就可以自動給所有相關的外圍元件參數和相對應的標準電路圖紙，使設計DC—DC電路實現智能化高效化。關于警告：如果您輸入的參數超過了34063的極限，它會自動彈出警告窗口提醒您更改它們。特殊輸入：要設計極性反轉電路請在輸入或輸出電壓數字的前面加上負號，比如-5V。

MC34063或MC33063是一種用于DC－DC電源變換的集成電路，應用比較廣泛，通用廉價易購。極性反轉效率最高65％，升壓效率最高90％，降壓效率最高80％，變換效率和工作頻率濾波電容等成正比。

另外，輸出功率達不到要求的時候，比如＞250～300MA時，可以通過外接擴功率管的方法擴大電流，雙極型或MOS型擴流管均可，計算公式和其他參數及其含義詳見最下部詳細介紹即可。

輸入電壓 V 輸出電壓 V 輸出電流 mA 輸出電壓波紋大小 mV(pp) 工作頻率 kHz

外圍元件標稱含義和它們?nèi)≈档挠嬎愎�式�?/FONT>

Vout(輸出電壓)＝1.25V（１＋R1／R2）

Ct(定時電容)：決定內部工作頻率。Ct=0.000 004*Ton(工作頻率）

Ipk=2*Iomax*T/toff

Rsc(限流電阻)：決定輸出電流。Rsc＝0.33／Ipk

Lmin(電感)：Lmin＝(Vimin－Vces)*Ton/ Ipk

Co(濾波電容)：決定輸出電壓波紋系數，Co＝Io*ton/Vp-p(波紋系數）

固定值參數：

Vces=1.0V　　ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）　　Vimin:輸入電壓不穩定時的最小值　　

Vf=1.2V 快速開關二極管正向壓降

其他手冊參數：

參數名稱	符號	單位	MC34063（美國Motorola公司）	ＣＷ34063（國產）	IRM03A（日本夏普公司）
輸入電壓	Vin	V	2.5～40V	2.5～40V	2.5～40V
輸出電壓	Vout	V	1.25～40V	1.25～40V	1.25～40V
最大輸出電流	Iomax	A	1.5A	1.5A	1.8A
最高工作頻率	f	kHz	0.1～100KHZ	0.1～100KHZ	0.1～100KHZ
功率	P	W	1.25W	1.25W	0.9W
工作溫度	Ta	度	0～70度	0～70度	0～70度

在實際應用中要注意：

1：快速開關二極管可以選用IN4148，在要求高效率的場合必須使用IN5819！

2：34063能承受的電壓，即輸入輸出電壓絕對值之和不能超過40V，否則不能安全穩定的工作。
