MC34063A升壓電路圖
(2011/11/2 20:40:00)
MC33063A參數
| Iout (Max) (A) | 0.75 | 0.75 |
| Iq (Typ) (mA) | 4 | |
| Switching Frequency (Max) (kHz) | 100 | 100 |
| Vin (Min) (V) | 3 | 3 |
| Vin (Max) (V) | 40 | 40 |
| Vout (Min) (V) | 1.25 | 1.55 |
| Vout (Max) (V) | 40 | 40 |
| Duty Cycle (Max) (%) | 90 | |
| Switch Current Limit (Typ) (A) | 1.5 | 1.5 |
| Operating Temperature Range (C) | -40 to 85 | 0 to 70 |
| Pin/Package | 8PDIP, 8SOIC, 8SON | 8PDIP, 8SOIC, 8SON |
| Approx. Price (US$) | 0.23 | 1ku | 0.21 | 1ku |
| Topology | Inverting Buck/Boost | Buck, Inverting Buck/Boost |
| Regulated Outputs (#) | 1 | 1 |
MC34063升壓電路設計及工作原理

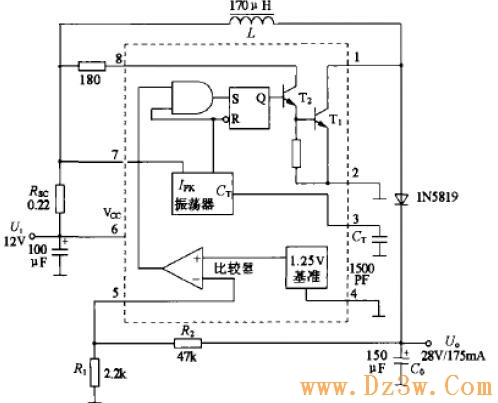

MC34063組成的降壓電路原理如圖8,當芯片內開關管(T1)導通時，電源經取樣電阻Rsc、電感L1、MC34063的1腳和2腳接地，此時電感L1開始存儲能量，而由C0對負載提供能量。當T1斷開時，電源和電感同時給負載和電容Co提供能量。電感在釋放能量期間，由于其兩端的電動勢極性與電源極性相同，相當于兩個電源串聯，因而負載上得到的電壓高于電源電壓。開關管導通與關斷的頻率稱為芯片的工作頻率。只要此頻率相對負載的時間常數足夠高，負載上便可獲得連續的直流電壓。
MC34063A在線電源計算器-Online Power calculation
